TOTP 동작 원리

편집

한 줄 요약

TOTP = 사용자와 서버가 공유한 비밀(secret)과 현재 시간을 입력으로, 30초마다 6자리 일회용 코드를 생성하는 인증 방식. RFC 6238 표준.

Google Authenticator, Authy, 1Password, iOS의 코드 자동 채우기 — 전부 이 표준의 동일한 알고리즘을 쓴다.

왜 OTP인가

비밀번호만으로는 부족한 이유:

  • 유출 시 영구적으로 위험 (재사용·재설정 전까지)
  • 피싱·키로깅에 그대로 노출

OTP는 30초마다 새 코드 → 한 번 노출되어도 30초 안에 써야만 의미 → 재사용 공격 무력화.

등록 (Setup) 플로우

sequenceDiagram
  participant U as User
  participant S as Server
  participant A as Authenticator

  U->>S: TOTP 활성화 요청
  S->>S: 랜덤 시크릿 K 생성 (160bit)
  S->>S: K를 사용자 계정에 임시 저장
  S-->>U: QR 코드 (otpauth URI)
  U->>A: QR 스캔
  A->>A: K 저장
  S->>U: 첫 코드 입력 요청
  A-->>U: 6자리 코드 표시
  U->>S: 코드 입력
  S->>S: 같은 K, 현재시간으로 코드 재계산
  alt 일치
    S-->>U: TOTP 활성화 완료, 백업코드 발급
  else 불일치
    S-->>U: 재시도 요청
  end

핵심: 첫 코드 검증을 통과하기 전엔 K를 영구 저장하지 않는다. 스캔 실수·시계 오차 등으로 등록이 실패한 채 K가 박혀버리면 사용자가 영영 들어올 수 없게 됨.

인증 (Verify) 플로우

sequenceDiagram
  autonumber
  participant A as "Authenticator 앱"
  participant U as "사용자"
  participant S as "서버"

  Note over A: T = floor(now / 30)
  A->>A: HMAC-SHA1(K, T)
  A->>A: Truncate → 6자리
  A->>U: "847263" 표시
  U->>S: 비밀번호 + "847263"
  S->>S: 같은 알고리즘으로 코드 생성
  Note over S: ±1 윈도우도 함께 검사
  alt 일치
    S->>U: 로그인 성공
  else 불일치
    S->>U: 인증 실패
  end

알고리즘

T   = floor((unix_time - T0) / X)
      T0 = 0      (1970-01-01)
      X  = 30     (초)

HS  = HMAC-SHA1(K, T)              ; 20바이트 결과

offset = HS[19] & 0x0F             ; 마지막 바이트의 하위 4비트

binary = (HS[offset]   & 0x7F) << 24
       | (HS[offset+1] & 0xFF) << 16
       | (HS[offset+2] & 0xFF) << 8
       | (HS[offset+3] & 0xFF)

OTP = binary mod 10^6              ; 6자리

offset이 매번 결과의 마지막 바이트로 결정되니까 같은 K라도 시간이 바뀌면 추출 위치도 바뀐다 → 통계적으로 균등.

시간 동기화 — 가장 흔한 사고

flowchart LR
  A[사용자 디바이스 시계] -->|±10초| B[Authenticator 코드]
  C[서버 시계] -->|±10초| D[검증]
  B -.예상치 못한 큰 차이.-> E[검증 실패]
  D -.->|±1 윈도우| F[관용 처리]

  style E fill:#fdd

서버는 보통 T-1, T, T+1 세 개를 모두 검증해서 30~60초 정도의 시계 오차를 흡수한다. 그 이상 어긋나면 사용자에게 디바이스 시간 자동 동기화를 안내해야 함.

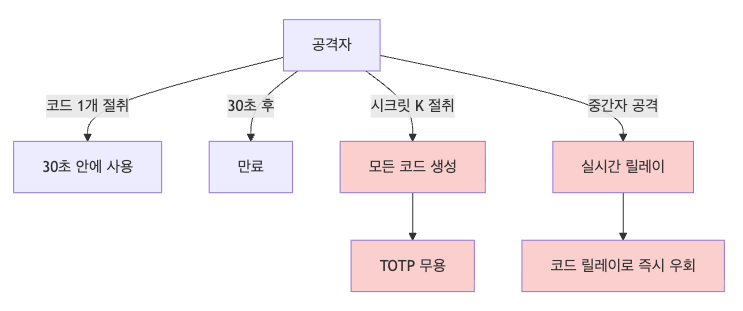

보안 모델

flowchart TD
  X["공격자"]
  C1["30초 안에 사용"]
  C2["만료"]
  C3["모든 코드 생성"]
  C4["실시간 릴레이"]
  R1["TOTP 무용"]
  R2["코드 릴레이로 즉시 우회"]

  X -->|"코드 1개 절취"| C1
  X -->|"30초 후"| C2
  X -->|"시크릿 K 절취"| C3
  X -->|"중간자 공격"| C4
  C3 --> R1
  C4 --> R2

  classDef bad fill:#fcc,stroke:#d99,color:#600
  class C3,R1,C4,R2 bad

요약:

  • 재사용 공격: TOTP가 막아준다 ✅
  • 시크릿 유출: TOTP는 무력 → DB 컬럼 암호화 + 마스터키 분리 보관 필수
  • 실시간 피싱(릴레이): TOTP만으로는 못 막음 → FIDO2/WebAuthn(원점 검증)이 진정한 해법

구현 시 체크리스트

  • 시크릿 컬럼은 AES-GCM 암호화 후 저장 (그린홈 PhoneCrypto 패턴 그대로)
  • 마스터 암호화 키는 DB 밖에 (env 또는 KMS)
  • 코드 비교는 timing-safe (String == String 금지, 상수시간 비교 함수 사용)
  • 같은 코드의 재사용 차단 (한 번 검증 성공한 T값은 짧은 캐시에 기록)
  • 등록 시 백업 코드 8~10개 즉시 발급 (사용자가 안전한 곳에 저장)
  • 레이트 리미터 (IP·계정 단위 5회/분 정도)

otpauth URI 형식 (QR로 인코딩되는 것)

otpauth://totp/<issuer>:<account>
  ?secret=<base32>
  &issuer=<issuer>
  &algorithm=SHA1
  &digits=6
  &period=30

예:

otpauth://totp/pyo-site:[email protected]?secret=JBSWY3DPEHPK3PXP&issuer=pyo-site&algorithm=SHA1&digits=6&period=30

base32 secret은 알파벳 A-Z + 2-7만 사용 — 사람이 받아 적기 좋게.
